一、技术参数：
1． 原料卷板厚：16mm；
2． 原料卷板宽：600~1800mm；
3． 原料卷板材质：k5355钢板
4． 原料卷内径：φ508-φ760mm；
5． 原料卷外径：≤φ1500mm-φ2000
6． 原料卷重量：≤30T；
7． 纵剪精度：宽度允差：±0.2mm、侧弯允差：优于GB709~88的规定（扁钢GB704-88）；
8． 最多条数16mm 6条； 3mm 20条
9． 纵剪速度：动力剪0-40m/min；
10． 纵剪刀轴直径：φ400mm；
纵剪刀片规格：φ520×φ400(有供方随机提供剪切碳钢板刀片一套24片)
纵剪刀片材质：6CrW2Si；
纵剪刀片硬度：HRC55°——60°；
11． 矫平辊径：φ170mm；
12． 矫平辊材质：42Cr，表面硬度HRC53-58°
二、工艺流程：
上料小车→双锥开卷机→送料→导向、压料→纵剪→收边丝→过桥→矫平→矫直定尺→横切→垛料
三、设备组成：
1．上料小车
结构与形式：四轮行走式、钢制焊接结构件。
行走动力：4kw针轮摆线电机。
升降动力：液压油缸Φ220×700mm。
最大载重：30T。
作用：通过针轮摆线电机和液压油缸可实现升降和平行运动，用于从备料台上将料卷托起，并将料卷送到开卷机上
位置：开卷机前部
2．双锥开卷放料机
最大载重：30T
形式：双臂承载，油缸驱动斜滑块径向扩张，双载机体单体或联体轴向移动对中。
制动方式：22kw直流电机
扩张范围：Φ480~Φ800
适用卷带宽度600～1800mm。
卷带最大外径：φ1500mm-φ2000mm。
作用：用于夹持承载料卷，打开料卷。
位置：纵剪机前部
卷带最大重量：30T。
3.龙门式引头、铲头、压头装置
引头架形式：龙门架式钢制结构件。
引头架压下形式：液压油缸驱动直接下压。
牵引辊：Φ320×700mm钢辊,表面滚压浅花，表面淬火处理。
牵引动力： 7.5kw摆线针轮减速器配1.5寸双排链轮链条传动。
引头油缸规格：Φ150mm×800mm,2只。
压头机构：液压油缸驱动压下，Φ80mm导柱定位，压板800×150mm，为平面式略有弧导角R5。
压头油缸规格：Φ140mm×800mm，2只。压头架移动油缸： Φ125mm×600mm，1支
形式：上下升降前后伸缩式。
伸缩动力；液压油缸驱动。（规格Φ80mm×700mm）
升降动力：液压油缸驱动。（规格Φ140mm×400mm）2支
铲板结构：钢制结构件，活动铲板前端加可换铲头板
4对辊送料
送料机结构与形式；铁板焊接结构件，对辊夹送。
送料辊规格：Φ160×1800mm。
送料辊材质：40Cr热处理HRC55°～56°。
夹送辊压下：Φ80×100mm油缸。
夹送、矫平动力：交流55kw电动机配650型齿轮减速机。

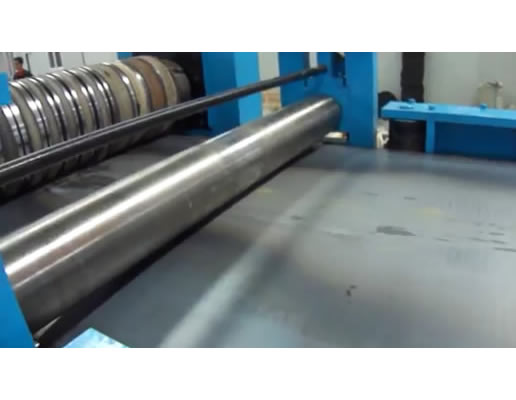

5．纠偏和对辊夹送
由导轨式机座、滑动手板、调节机构、轴承座、多辊式靠轮、机架、二根夹辊、上轮调节机构等组成。

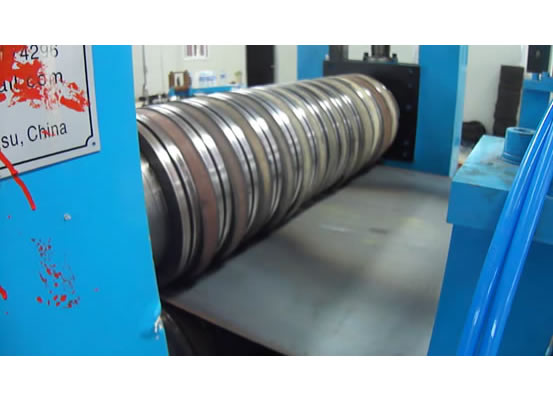

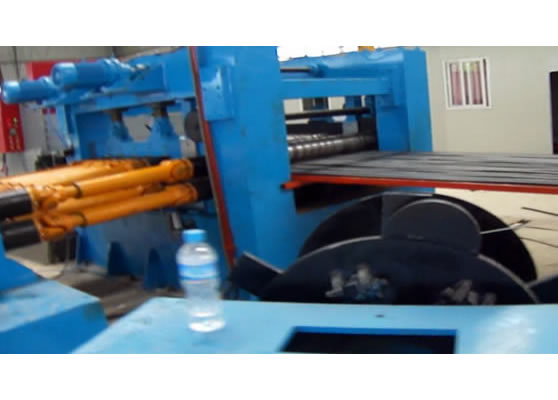

6．纵剪机组：由动力、主机两部份组成。

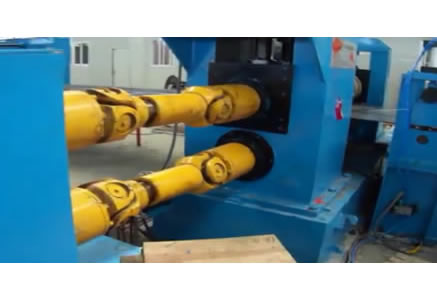

由动力座、1250减速器、280kw直流电机、对牙分配箱、联合器、离合器、接轴、接套、万向十节等组成。
主机部分：由固定式机架、移动机架、移动调节机构、二根纵剪刀轴、刀轴提升压下机构组成。
刀轴材质：42Cr热处理，HRC53 °～55°
圆盘刀规格：D650×d400×T25/30mm。
圆盘刀材质：H13K硬度HRC56°～58°
剪切动力：直流315kw电机(1000rpm），配ZSY500减速机，分配箱，万向轴传动
控制系统：帕克590控制器。
压下形式：3kw电机配蜗轮蜗杆传动、使用联接杆同步升降调整。
推动牌坊的油缸：Ф125x700mm
7．边丝机构（两边各一个）
由机架、边丝轴、边丝盘、磨擦机构等组成，减速器、电机组成。
收卷盘规格：Φ900mm×500mm
形式：双侧各一台L180力矩电机配减速机卷绕收卷
往复排线油缸：Φ80×500mm液压缸二只
收卷速度：0～30m/min

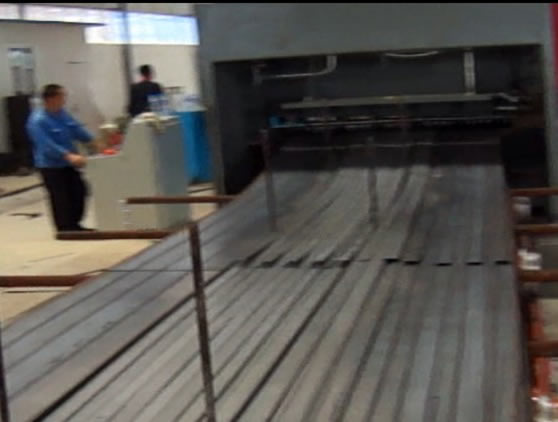

8．过渡台
由机架、托板等组成

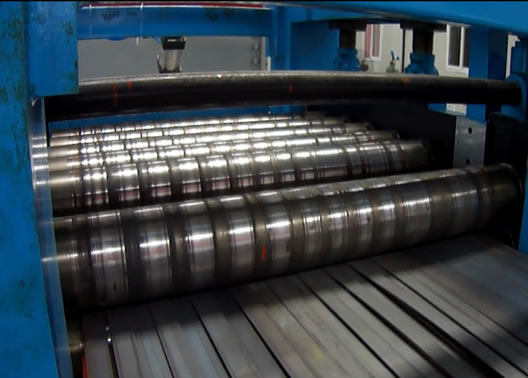

9．矫平主机
由动力部分、主机部分、编码定尺部分组成：
动力部分由动力座、ZQ1000减速器、160kw直流电机、配套欧陆590控制器、联轴器、制动器、动力分配箱。（详细设计时有变化）
主机部分由机座、机架、上下轴座、横梁、滑动轴座、2+11根矫平辊电动提升压下机构、配套4kw摆线针轮减速器、2根夹送辊、上夹辊提升机构等组成。

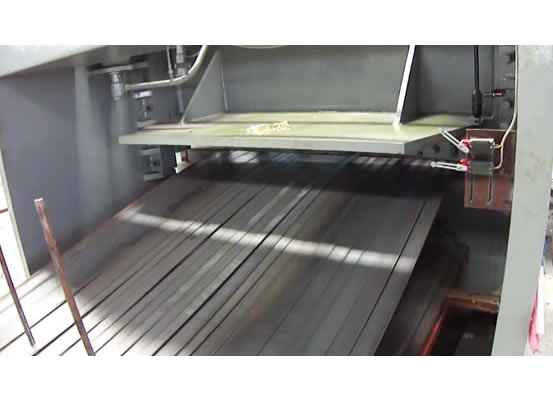

10．液压切断机
由机架、导轨、滑动刀架、液压切断机构。
11．液压系统
由液压站、阀板、各种阀、高压软管、硬管、接头等组成。
12．电控系统
控制柜、操作柜等全套电器组成。
四、其他：
1.本公司在合同签订生效起30天提供生产线基础图
2.提货时提供生产线使用说明书
3.提供生产线电气原理图、电气线路图
4.提供液压原理图
5.提供易损件图
五、付款方式：见合同
六、生产周期：90天
七、运费由需方自理，本公司可代办托运，供方承担费用。
八、主要配套件厂家
1、液压阀 台湾维多利
2、油缸密封件 台湾鼎基
3、直流电机 无锡先锋
直流控制器 欧陆590
4、摆线针轮减速机 杭州嘉诚
5、减速器 山东淄博
6、轴承 哈轴、瓦轴
7、万向联轴器 江阴万向节
8、液压泵 阜新液压
9、电气元器件 浙江正泰
